設備性能說明（FUNCTION）：

1.一體化床身，熱處理定型，剛性好。

2.總控電柜與機體一體化設計，方便運輸、安裝、操作，穩定性更高。

3.配有集屑導槽，加工碎屑全部集中在床身下部抽屜內，方便清理。

4.雙區雙工位加工，效率高，并可根據客戶需求適當增加工位。

5.夾具氣路使用原裝進口伸縮軟管，使夾具具有更大的橫向移動范圍，適合各種型材的加工。

6.點控式夾具剎車，更加方便操作人員對夾具進行移動和定位。

7.電纜坦克鏈、各軸導軌及傳動齒條、絲杠采用全防護結構，有效防止加工碎屑進入，大大提高傳動部件的壽命。

8.配有導軌自動注油系統，方便保養。

9.裝備微量潤滑系統，采用植物性微量潤滑油劑，無毒、無污染，有效保護刀具，提高刀具壽命。

11.主軸采用原裝臺灣品牌，最高轉速可達12000RPm。

11.刀庫采用原裝臺灣首輪品牌，配有16位刀具刀位，相鄰換刀速度3.0秒。

12.帶有剛性攻牙功能，加工速度快，攻牙精度高。

13.伺服主軸電機低速時最大可輸出23.9Nm，高速可達11000rpm，全面適應鋼材重載加工及銅、鋁合金材料的加工。

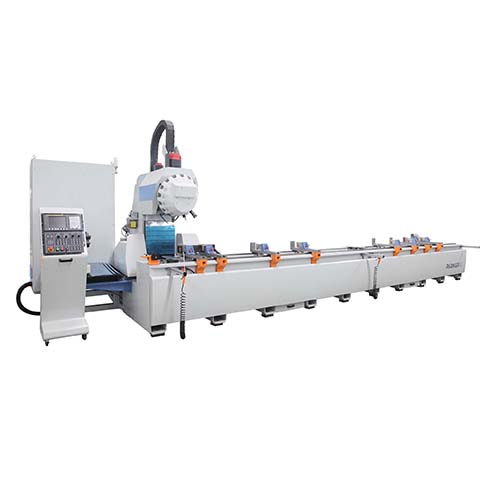

軌道交通鋁型材加工中心

行程 STROKE

X軸行程（Stroke for X axis） 7000mm

Y軸行程（Stroke for Y axis） 400mm

Z軸行程（Stroke for Z axis） 400mm

主軸 SPINDLE

主軸轉速（Spindle Speed） 12000 RPM

刀庫 TOOLS

刀庫款式（Tools Changer Format） 轉塔式

刀庫容量（Capacity Of Tools Magazine） 16 PCS

相鄰換刀時間（Tool Change Time） 3.0s

移動速度 MOVING SPEED                  發那科系統              德國PA系統

X軸移動（X Axis Moving Speed） 52m/min                  80m/min

Y軸移動（Y Axis Moving Speed） 30m/min                  60m/min

Z軸移動（Z Axis Moving Speed） 30m/min                  60m/min

X/Y/Z進給速度（X/Y/Z Feeding Speed） 0~2000mm/min

馬達功率 POWER OF MOTOR

主軸驅動馬達（Spindle Driven Motor） 5.5KW

X/Y/Z驅動馬達（X/Y/Z Driven Motor） 1.8KW、 1.8KW 、1.8KW

潤滑冷卻系統 LUBRICATING SYSTEM

潤滑系統（Lubricating System） Bijur

冷卻系統（Cooling System） SAGELY

精密度 PRECISION

X/Y/Z軸定位精度（Position Precision Of X/Y/Z Axis） ±0.01mm

重復定位精度（Repeating Position） ±0.01mm

機械規格 SIXE OF MACHINE

電源（Power Supply） AC  380V  50Hz

總功率（Power） 15 KW

氣壓需求（Air Pressure） 0.5MPa~0.8MPa

重量（Weight） 5T

外形尺寸 10000mm×2300mm×2800mm

零部件使用品牌及規格  MAIN COMPONENT CONFIGURATION

操作系統（Operation System） 日本FANUC、德國PA

伺服電機（Serve Motor） FANUC、 安川

主軸電機（Spindle Motor） FANUC、北京CTB

主軸（Spindle） 臺灣 CELL

刀庫（Tools Magazine） 臺灣首輪

導軌（Guide Rails） 日本 THK

軸承（Bearings） 日本 NSK

絲桿（Ball Screw） 臺灣 TBI

電氣件（Electrical Parts） 法國  Schneider

氣動元件（Pneumatic Components） 臺灣 AIRTAC、日本SMC

減速機（Reducer） 臺灣 ATG

軌道交通鋁型材加工中心
