技術參數  TECHNICAL DATA.

行程 STROKE

X軸行程（Stroke for X axis） 7000（可定制）

Y軸行程（Stroke for Y axis） 1000mm

Z軸行程（Stroke for Z axis） 550mm

B軸回轉范圍 ±185°

C軸回轉范圍 ±320°

主軸 SPINDLE

主軸轉速（Spindle Speed） 24000r/min

主軸錐孔（Spindle Taper） HSK-63F

主軸功率 15kw

主軸至工作臺距離 最低160mm，最高670mm

刀庫 TOOLS

刀庫款式（Tools Changer Format） 斗笠式

刀庫容量（Capacity Of Tools Magazine） 8

移動速度 MOVING SPEED

X軸移動（X Axis Moving Speed） 0～60m/min

Y軸移動（Y Axis Moving Speed） 0～30m/min

Z軸移動（Z Axis Moving Speed） 0～30m/min

B軸運行速度 Max166.7°/s

C軸運行速度 Max166.7°/s

潤滑冷卻系統 LUBRICATING SYSTEM

潤滑系統（Lubricating System） 自動潤滑

冷卻系統（Cooling System） 微量霧化冷卻

精密度 PRECISION

X 軸定位精度（Position Precision Of X Axis） ±0.05 mm

Y/Z 軸定位精度（Position Precision Of Y /Z Axis） ±0.02 mm

重***定位精度（Repeating Position） ±0.01 mm

機械規格 SIXE OF MACHINE

電源（Power Supply） AC  380V  50Hz

氣壓需求（Air Pressure） 0.5MPa – 0.8MPa

機床承重 500kg/m

重量（Weight） 24000kg

占地面積（Area） 15500×3000mm

零部件使用品牌及規格  MAIN COMPONENT CONFIGURATION

數控系統 意大利歐塞

伺服電機（Serve Motor） 日本安川

減速機 X軸：臺灣ATG

主軸 意大利Hiteco

扁平導軌 臺灣 THK

滾珠絲杠 Y/Z軸  臺灣PMI

齒輪、齒條 X軸  臺灣KH

低壓電器 法國施耐德

接線端子 德國魏德米勒

繼電器 法國施耐德

電磁閥 臺灣亞德客

壓力開關 日本SMC

主軸氣源干燥過濾器 日本SMC

主軸增壓器 日本SMC

氣缸 臺灣亞德客

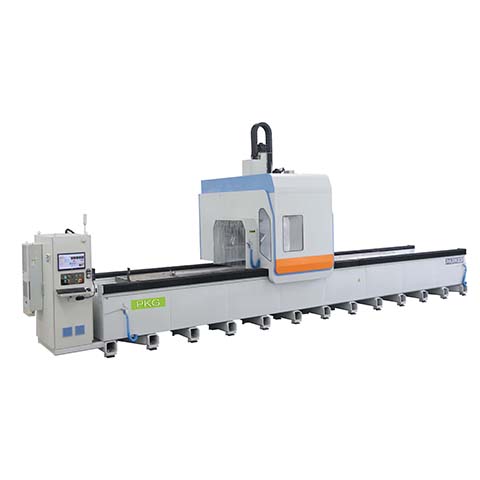

龍門加工中心

二、龍門加工中心設備性能說明

1.采用龍門框架式結構，運行更平穩，提高了機床的加工剛性。

2.適應于各種鋁、銅、PVC、工業型材等***雜零件的加工。可實現工件一次裝夾自動完成銑削、鉆孔、攻絲等多工序加工。

3.采用進口知名品牌、便于操作的高端數控控制系統意大利歐塞。

4.采用高品質的進口伺服電機、滾珠絲杠、直線導軌副及軸承等機構以確保設備具有較高的加工精度。高穩定性，可靠性。進給移動經預拉伸保證加工精度的穩定

5.本機采用進口的五軸銑頭，能完成除底面外其余各面上任意角度加工。可選立式圓盤式8位刀庫。

6.采用定量定時的中央集中自動進給潤滑方式確保了機床精度的穩定。

7.采用氣動裝夾工作臺提高裝卸速度?？蛇x配T型工作臺。

8.采用進口的雷尼紹干涉儀檢測，補償機床的精度。

9.采用安全防護功能，確保安全。
